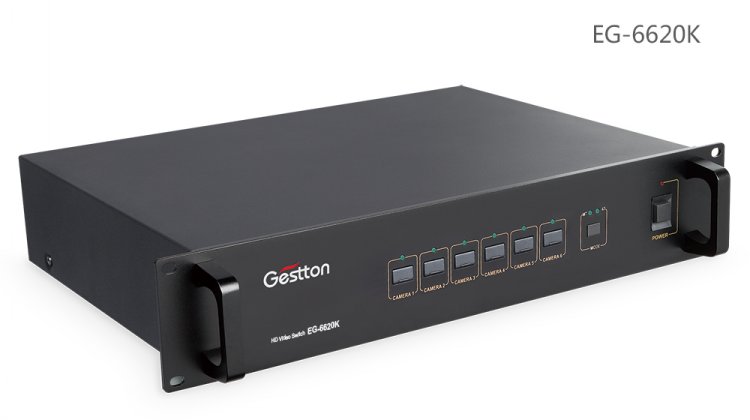

EG-6620K 高清视频切换器
- EG-6620K

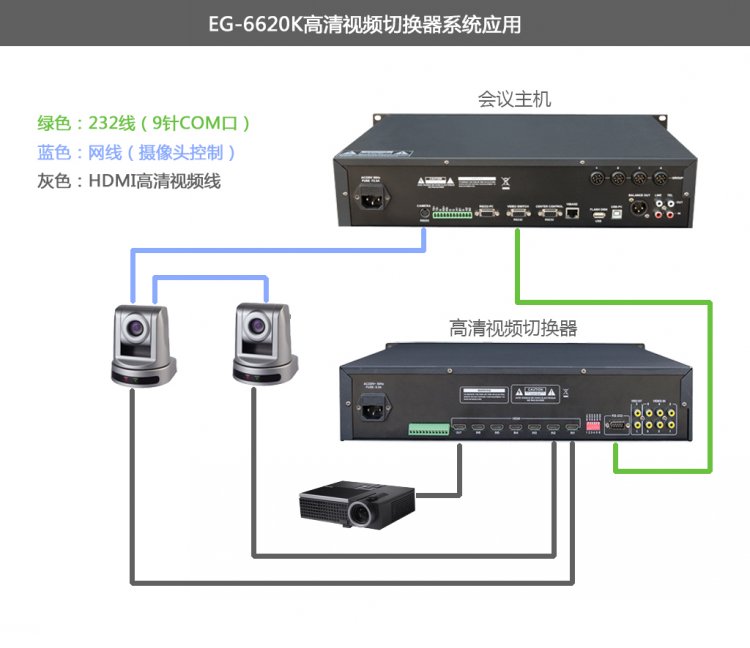

- 系统应用
本高清视频切换器是专门为多路视频信号进行切换显示而设计的高性能智能矩阵开关设备,带有信号缓冲、放大控制模块,6进1出的HDMI高清接口及6进2出的标清视频接口,方便连接不同方式的视频信号。可通过面板按键进行手动切换或通过RS232控制实现自动切换操作。
该系列产品广泛用于音视频工程、电化教学、指挥控制中心、多媒体会议室等场合,设有的R S 2 3 2终端通信控制功能,用户可以方便的完成演示过程中的信号切换。
◆ 系统技术参数
产品型号
EG-6620K
电源
220VAC
最大功耗
10W
信号接口类型
RCA插座,标清接口
控制方式
手动(按键)/自动(232)
通道数量
6进2出(2路同步输出)

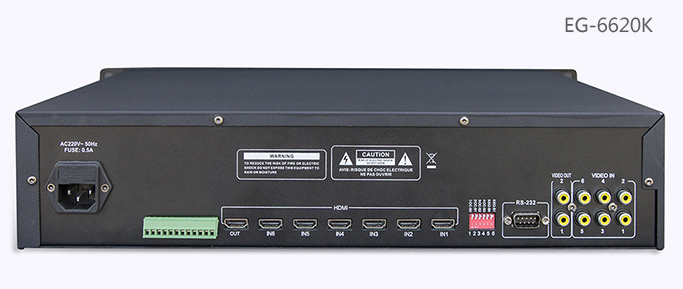

输入输出
视频输入接口:RCA插座6
视频输出接口:RCA插座2
自动切换控制端口:232串口*1视 频 带 宽
250MHz
信噪比
70dB
亮信号隔离度(串扰)
< -85db(10MHz)
色信号隔离度(串扰)
< -65db(10MHz)
视频输入/输出:
幅度(Level):2 Vp-p
增益
0dB
外部尺寸
483×323×90mm
颜色
黑色
安装
19英寸标准机柜
◆ HDMI接口
通道数量
HDMI 6进1出
信号接口类型
HDMI Atype
输入信号
0.5-1.0 volts p-p
输入DDC信号
5 volts p-p(TTL)
支持最高格式
1920*1200,1080P
码率
250 Mpbs -2.25 Gbps
信号类型
差分 TMDS 信号
TMDS电压
1Vp-p
