EG-6200K 高清视频切换器

  • EG-6200K

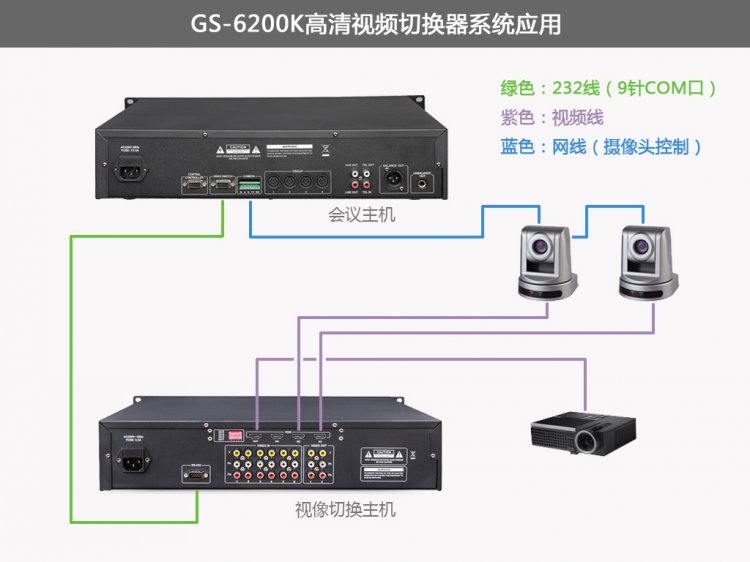

  • 系统应用

  • 本视频切换器是基于两个或两个以上高清摄像头在同一会场实现视频跟踪。进行主视频自动切换的应用产品。

    具有6组分量视频信号输入,能连接6台摄像机;

    有3个HDMI输入接口,1个HDMI输出接口

    可自动或手动进行任意一组视频切换;

    通过系统的预设后,可自动选择其中一组信号,分二路输出;




        系统技术参数

    产品型号

    EG-6200K

    电源

    220VAC

    最大功耗

    10W

    信号接口类型

    RCA插座,标清接口

    控制方式

    手动(按键)/自动(232)

    通道数量

    6进2出(2路同步输出)

    输入输出

    视频输入接口:RCA插座6
    视频输出接口:RCA插座2
    自动切换控制端口:232串口*1

    视 频 带 宽

    250MHz

    信噪比

    70dB

    亮信号隔离度(串扰)

    < -85db(10MHz)

    色信号隔离度(串扰)

    < -65db(10MHz)

    视频输入/输出:

    幅度(Level):2 Vp-p

    增益

     0dB

    外部尺寸

    483×323×90mm

    颜色

    黑色

    安装

    19英寸标准机柜





    ◆    HDMI接口

    通道数量

    HDMI 3进1出

    信号接口类型

    HDMI Atype

    输入信号

    0.5-1.0 volts  p-p

    输入DDC信号

    5 volts p-p(TTL)

    支持最高格式

    1920*1200,1080P

    码率

     250 Mpbs -2.25 Gbps

    信号类型

    差分 TMDS 信号

    TMDS电压

    1Vp-p
